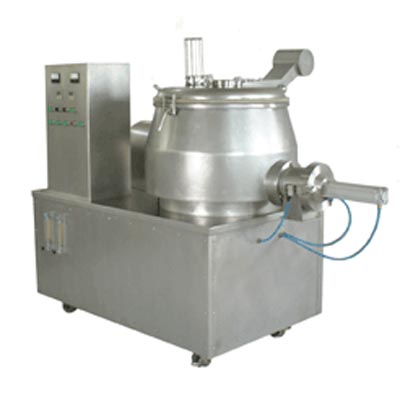

Миксер-гранулятор

Миксер-гранулятор МГ (гранулятор для смешивания в псевдосжиженном (псевдокипящем) слое) предназначен для смешивания и влажной грануляции веществ в фармацевтической, химической, пищевой и других промышленностях. Миксер-гранулятор обладает высокой производительностью, а также универсальностью (может осуществлять смешивание и гранулирование), что обусловливает его применение в крупном фармацевтическом производстве.

Устройство и принцип работы

Продукт загружается в бункер гранулятора через отверстие в крышке. В бункере находятся рабочие органы-большая трехлопастная мешалка, расположенная по центру, и малое разбивающее устройство, расположенное сбоку.

Для смешивания включается только трехлопастная мешалка. После смешивания продукта осуществляется гранулирование.

В случае гранулирования в смеситель подается увлажняющая жидкость через форсунку в крышке, включается трехлопастная мешалка и разбивающее устройство. Кроме того, через валы рабочих органов подается очищенный сжатый воздух, который вызывает возникновение псевдокипящего слоя в нижней части бункера. Псевдокипящий слой обеспечивает эффективное перемешивание продукта с увлажняющей жидкостью, и вызывает формирование гранул. Размер гранул определяется частотой вращения рабочих органов.

После завершения процесса продукт выгружается через отверстие в нижней части бака.

Особенности миксер-гранулятора

  1. Управление осуществляется с сенсорного экрана контроллера. Режимы грануляции для различных препаратов сохраняются в памяти контроллера для последующего быстрого вызова. Все показания с датчиков считываются в режиме реального времени.
  2. Во время работы через валы рабочих органов подается очищенный сжатый воздух, что предохраняет подшипники от попадания в них смеси. Через эти же валы подается вода во время мытья гранулятора.
  3. Форма бункера коническая, что обеспечивает лучшее перемешивание продукта, так как отсутствуют зоны зависания, как в бункере цилиндрической формы.
  4. Миксер-гранулятор удобен в обслуживании и очистке, обладает высокой производительностью и универсальностью.
  5. По требованию заказчика миксер-гранулятор оснащается дополнительными устройствами:

Технические характеристики

Модель МГ20 МГ50 МГ100 МГ150 МГ250 МГ400
Объем емкости, л:
полный 20 50 100 150 250 400
рабочий 14 70 70 105 180 280
Время смешивания, мин 2 2 2 2 2 2
Время гранулирования, мин 7…14 7…14 7…14 7…14 7…14 7…14
Частота вращения мешалки, об/мин 25-500 25-500 6-200 6-200 6-200 5-160
Мощность мешалки, кВт 1.5 4 7.5 11 15 22
Частота вращения разбивающего устройства, об/мин 100…3000 100…3000 100…3000 100…3000 100…3000 300…500
Мощность разбивающего устройства, кВт 0.75 1.5 2.2 3 5.5 11
Высота до клапана выгрузки, мм 700 800 800 850 850 900
Габаритные размеры, мм 1560x540
x1430		 1900x700
x1600		 1900x700
x1600		 2100x850
x1700		 2300x950
x2125		 2700x1200
x2750
Масса, кг 350 500 1050 1200 1350 2360

Данное оборудование полностью соответствует стандарту GMP.
