Пресс-инструмент для таблеточных прессов

Изготавливаем пресс-инструмент для таблеточных прессов отечественного и иностранного производства всех форм и типоразмеров согласно стандарта EU, а также IPT и по ТУ 64-7-348-83.

Производим пресс-инструмент для таблетки круглой формы, овальной, фасонной, с логотипом, и др.

Изготавливаем цельный пресс-инструмент, а также экономичный сборный (сменные пуансоны стоят гораздо дешевле), в т.ч. для EU-стандарта.

Пресс-инструмент ПИ (пуансоны, пуансон-штоки, в сборе, матрицы) по ОСТ 64-072-89 предназначен для изготовления таблеток из гранулированных материалов на роторных таблеточных машинах в химико-фармацевтической, витаминной и других промышленностях, таблетирующих сыпучие материалы, кроме материалов содержащих кислоты. Пресс-инструмент используется в роторных таблеточных машинах (РТМ-12; РТМ-24; РТМ-30; РТМ-41; РТМ-24Д; РТМ-41М2В; РТМ-41М3; РТМ-300; ПЛТ-1).

Производим следующие виды пресс-инструмента для таблеточных прессов:

цельный пресс-инструмент: диаметр таблеток от 11 до 18 мм. Данный пресс-инструмент более прост в мытье и очистке, но более дорогой. В случае износа или поломки приходится менять весь шток;

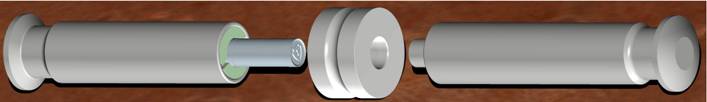

сборный пресс-инструмент: диаметр таблеток до 13 мм. Данный пресс-инструмент экономичный – сменные пуансоны стоят гораздо дешевле и, в случае износа или поломки, их легко заменить. Кроме того пуансоны могут изготавливаться из другого материала, чем шток. В зависимости от прессуемого препарата пуансоны изготавливаются из коррозионно-стойких, абразивно-стойких материалов с покрытием.

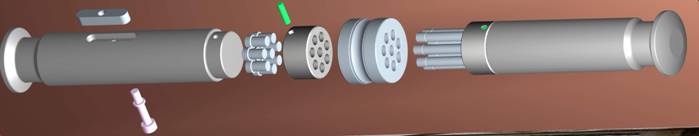

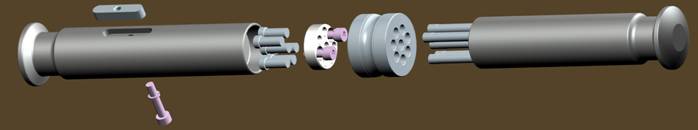

сборный многопозиционный пресс-инструмент: диаметр таблеток от 1.5 до 10 мм, число позиций зависит от диаметра таблеток. Данный пресс-инструмент экономичный, а также позволяет получить многократный прирост производительности. Применяются следующие типы сборного многопозиционного пресс-инструмента:

С внутренним креплением – пуансоны центрируются в стакане, который вставляется в отверстие штока, и фиксируются винтами.
С наружным креплением – пуансоны центрируются в стакане, который надевается на выточку штока, и фиксируются штифтом. Данный тип имеет преимущество, так как позволяет установить несколько большее число пресс-инструмента, но для верхнего штока имеется вероятность недостаточно надежной работы в уплотнении, поскольку между наружными поверхностями штока и стакана существует переход.

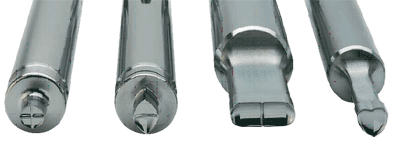

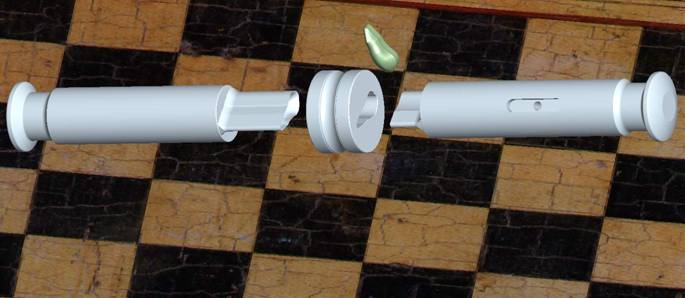

Также производим пресс-инструмент для таблетки любой формы – овальной, фасонной, с логотипом, и др.

Пресс-инструмент выпускается в виде трех комплектов:

ПИ-1 (сменный) состоящий из 5-ти деталей (пуансонов верхнего и нижнего, матрицы, колпачка и маслосборника), выпускается диаметром от 4 до 13 мм.
ПИ-2 (цельный) состоящий из 5-ти деталей (пуансон-штоков верхнего и нижнего, матрицы, колпачка и маслосборника), выпускается диаметром 14, 15, 16 и 20 мм;
ПИ-3 (полный) состоящий из 11-ти деталей (пуансонов верхнего и нижнего, штоков верхнего и нижнего, колпачка и маслосборника), выпускается диаметром от 4 до 13 мм.

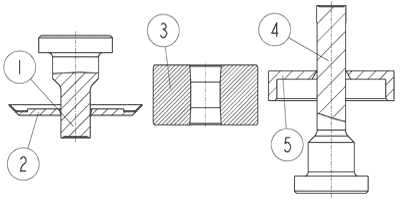

Конструктивная схема пресс-инструмента ПИ-1
1 — пуансон верхний; 2 — маслосборник; 3 — матрица;
4 — пуансон нижний; 5 — колпачек.

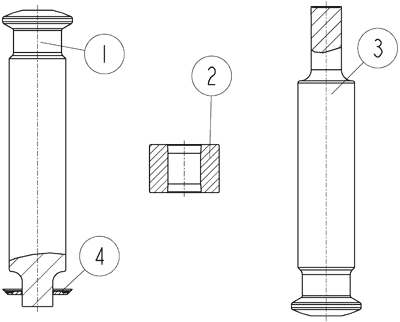

Конструктивная схема пресс-инструмента ПИ-2
1 — пуансон-шток верхний; 2 — матрица; 3 — пуансон-шток нижний;
4 — маслосборник.

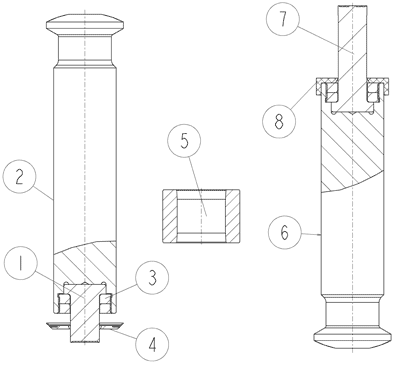

Конструктивная схема пресс-инструмента ПИ-3
1 — пуансон верхний; 2 — шток верхний; 3 — гайка; 4 — маслосборник;
5 — матрица; 6 — шток нижний; 7 — пуансон нижний; 8 — колпачок.

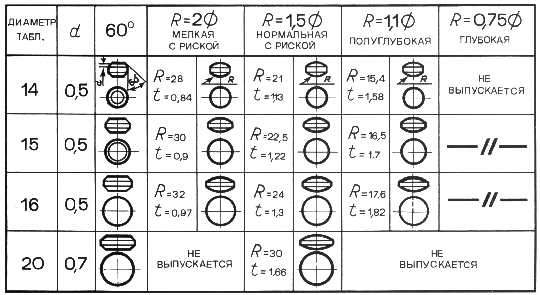

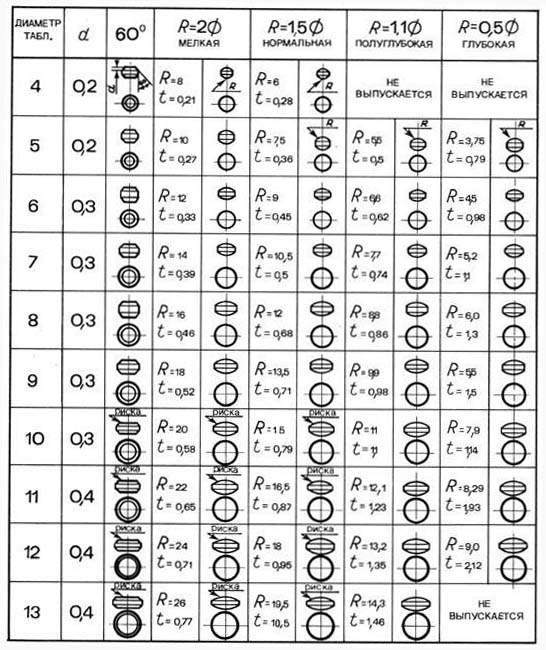

Типоразмерный ряд таблеток по ОСТ 64-072-89

Формующая часть пуансонов изготавливается следующих типов:

плоская;
плоская под фаску;
плоская под фаску и риску;
с мелкой сферой;
с мелкой сферой и риской;
с нормальной сферой;
с нормальной сферой и риской;
с полуглубокой сферой;
с глубокой сферой.

Технические характеристики

Диапазон рабочих диаметром, мм	4:16,20
Твердость формующей части пуансонов, HRC	55...59
Твердость формующей части матриц, HRC	59...63
Средний срок службы при работе на типовой модели роторной таблеточной машины РТМ-41М2В и номинальной производительности (100 тыс. табл. в час) не меньше, ч:
неагрессивный материал (аэрон, глюкоза)	500
абразивный материал (ревень, раунатин)	150
химически агрессивный материал (терпингидрат)	100

Пресс-инструмент изготавливается из нержавеющей стали марки Х12 для таблеточных прессов на фармацевтических производствах, сертифицируемых в соответствии с GMP или инструментальной стали ХВГ.
